Rohde&Schwarz展示了5G裝置輻射測量的金標測試解決方案
點擊數：23572018-11-14 09:08:15 來源: 重慶哥爾摩科技有限公司、電波暗室、電磁兼容暗室、汽車電子暗室、EMI系統測試、EMS系統測試、EMC測試附件、EMC測試天線
Rohde&Schwarz公司展示了一種創新的測試系統，用于在20 GHz至87 GHz范圍內的5G毫米波器件上使用緊湊的天線測試范圍(CATR)進行輻射測量。新的解決方案將為5g射頻工程師提供巨大的優勢，大大加快5g毫米波蜂窩設備的上市時間。
緊湊型天線測試范圍(CATR)是設計和驗證即將推出的5G智能手機、平板電腦和筆記本電腦的首選方案，這些智能手機、平板電腦和筆記本電腦在新的頻率范圍2(FR2：24.250 GHz至52.600 GHz)中運行。CATR測試系統采用間接遠場技術(IFF)，甚至已被3 GPP批準用于這一新的5G移動設備類別的認證測試，其中有源天線陣列的使用正在成為默認的設計原則。
有源天線陣列將天線、功率放大器和移相器集成在一個可安裝PCB的封裝中，首次在蜂窩設備中提供有源波束引導。為了提供可靠的通信鏈路，這些活動天線陣列中的多個被期望分布在移動設備內(例如在智能手機幀的所有邊緣)，在現實的移動環境中，它們將在毫秒內被動態地打開和關閉。因此，測量區域必須足夠大，以便在設備旋轉時承載整個移動設備，以便從各個方向測量其性能。
測試解決方案在第40屆AMTA會議上的首映式
Rohde&Schwarz通過創新的測試解決方案解決此測試難題。在小于0.8m2/8.6ft2的基準尺寸范圍內，它提供了一個無與倫比的測量區域－最多20cm/7.8英寸的安靜區域，能夠在測量期間自動旋轉被測器件（DUT）。
Rohde&Schwarz在2018年11月4日至9日于弗吉尼亞州威廉斯堡舉行的第40屆AMTA會議上首次向公眾展示了新的測試系統。

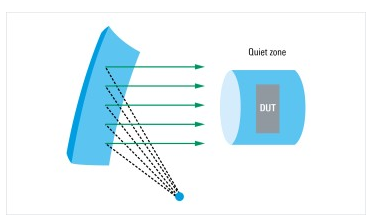

鍍金反射器和超寬帶饋電天線在振幅和相位方面保持極好的安靜區域均勻性，使射頻工程師能夠進行從20 GHz到87 GHz的所有測量。雙極化饋電天線一次測量水平極化和垂直極化，將測試次數減半.與高精度，全360度2D定位器，任何輻射性能測量可以記錄在超過0.1度的空間分辨率，確保良好的準確性和重復性的測試結果。通過使用C/C#/VB.NET/MATLAB/Python和NI LabVIEW的廣泛API庫，可以使用R&S競賽排序器軟件或任何第三方測試設備提供測試自動化。
