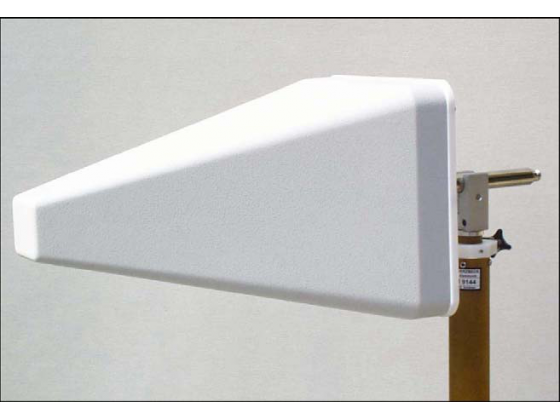

STLP 9149 ，是一個線性極化的能用于接收和發射的微波對數周期天線，對黃銅進行激光切割而成，外部安裝有一個塑料保護套。
STLP 9149 特別適合于依據IEC 61000-4-3的抗擾度測試，因?yàn)樗墚a(chǎn)生很好的均勻域，而且具有很寬的帶寬，幾乎恒定的高增益，非常好的阻抗匹配，幾乎相同的E-平面和H-平面。
主要技術參數：
1．頻率范圍：0.7GHz－9GHz
2．可用頻率范圍：0.6GHz－10.5GHz
3．增益：10.3?.5dBi
4．天線因子：18－41dB/m
5．阻抗：50 歐姆
6．駐波比：<1.5（<7GHz）
7．最大連續輸入功率：300 瓦（1GHz），150 瓦（6GHz）
8．波束寬度（E-Plane）：46氨10?
9．波束寬度（H-Plane）：48氨10?
10．前后比：>25dB(典型值)
11．交叉極化：>30dB （典型值）
12．尺寸： 460mm（W）?70mm（L）?70mm（H）
13．安裝：22mm管，長度215mm
14．重量：3.7kg
