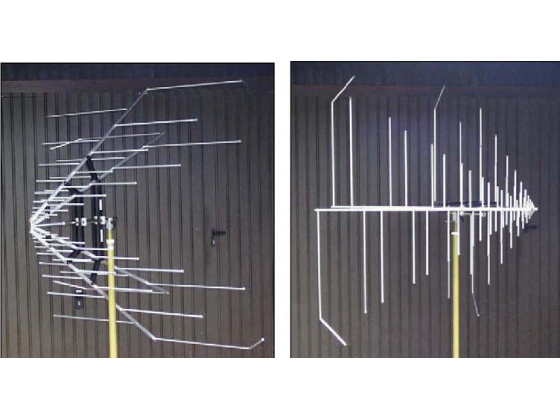

STLP 9128D堆疊式邏輯對數周期天線偶極子天線,由兩組高性能(平坦的增益和低駐波比)邏輯對數周期天線組成。堆疊式設計,能改善H-場的方向性圖,由此,比傳統的邏輯對數周期天線提高2.5dB左右的增益。這對于需要大場強以及良好均勻域的抗擾度測試非常有用,特別適合于IEC 61000-4-3測試。由于E-場和H-場的波束寬度幾乎一致,最小化了地反射的影響,而且STLP9128D具有極好的交叉極化抑制。
STLP 9128D的選配件fastlinks,允許快速裝配后部振子,無需工具,就能在幾秒鐘內完成安裝。選配件fastlinks把天線分為五個部分,方便于分別存儲和運輸。
主要技術參數:
1.頻率范圍:80MHz-3GHz
2.可用頻率范圍:65MHz-4GHz
3.增益:9?.0dBi
4.天線因子:2-30dB/m
5.阻抗:50 歐姆
6.駐波比:<1.5
7.交叉極化:>30dB
8.3 dB Beamwidth(E-Plane):60°-75°
9.3 dB Beamwidth(H-Plane):50°-65°
10.最大連續輸入功率:1000 瓦(N 型連接器),2000 瓦(7/16 連接器)
11.尺寸: 1.85(W)?.46(L)?.955 米(H)
12.安裝管:22mm
13.重量:11kg
