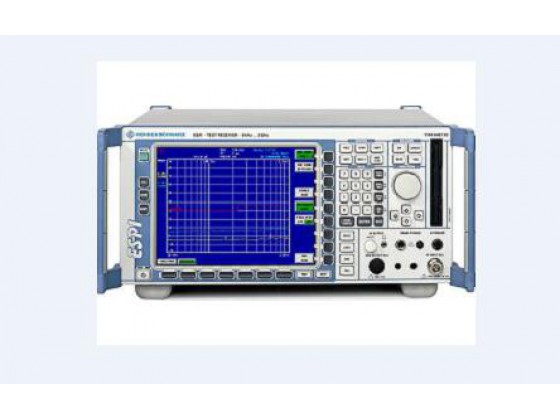

ESPI EMI接收機，是一臺能依據最新標準進行電磁干擾測試的EMI接收機，同時也是一臺全功能的頻譜分析儀。ESPI，具有符合CISPR 16-1-1最新版本的各類加權檢波器：峰值，準峰值，RMS，平均值。
ESPI3：9 kHz～3 GHz
ESPI7：9 kHz～7 GHz
ESPI3 和 ESPI7，適合所有商業 EMI 標準如 CISPR、EN、ETS、FCC、 ANSI C63.4、VCCI 和 VDE，是為產品開發階段所進行的預認證測試而專門設計的。兩種型號都基于現代頻譜分析儀系列 FSP 而設計。它們以一種獨特的方式將高端分析儀的完整功能與一個傳統測試接收機結合起來，為預認證測試中的多功能性和性能樹立了新的標準。使最終符合性測試僅僅成了一種形式。這種組合使 R&S ESPI 同樣能夠很好地勝任頻譜分析中的一般任務和專門 EMI 診斷，為任何開發實驗室或其他不需要執行符合嚴格的 CISPR 要求的絕對認證測試的機構提供了一款理想的儀器。其目標是要以盡可能快的速度和盡可能精確的精度對被測設備執行 EMC 診斷測量并制作文檔。由于使用了通用的平臺系統，兩個型號的 R&S ESPI 都可以提供 R&S FSP 頻譜儀的所有功能。這些功能使它們在能力和功能上遠遠超過傳統意義上的預認證測試設備。R&S ESPI制定了中檔儀表的重要標準，比如功能、測量速度、精度，尤其是可以滿足研發過程中的EMC 測試的所有需求。當可選的預選器/預放安裝后，R&S ESPI 的動態范圍非常大，可以符合 CISPR16-1-1 對脈沖重復頻率在 10Hz 以上的射頻干擾信號進行精確的 EMI 測量。
主要特性
1. 卓越的 EMI 測試接收機特性
2. 峰值、均值、準峰值、RMS 和 CISPR 平均檢波器（最多同時三個檢波器）
3. 可選內置預選器和 20dB 預放
4. 符合 CISPR 的 EMI 測量帶寬：200Hz，9kHz，120kHz，1MHz
5. 重復頻率在 10Hz 以上的脈沖信號加權符合 CISPR16-1-1
6. 適用于所有商業 EMI 標準，如 CISPR、EN、ETS、FCC、ANSIC63.4、VCCI 和 VDE 極高的測量度
7. 內置了 EMI 測試的初測和終測的自動測試程序
8. 初測，數據篩選(峰值列表)，終測的評估功能
9. 通過預覽測量快速得到幅度較大的頻率點：
10. 接收機模式下測量時間為 100 μs-100 s
11. 分析儀模式下測量時間最長為 16000 s
12. 時域快速測量：最小掃頻時間 1μs
頻譜分析儀
1．分辨率帶寬從 10 Hz-10 MHz（按 1/3/10 序列）
2．用于數字調制信號測量的均方根（RMS）檢波器
3．用于 TOI、ACPR、OBW、幅度統計功能的測試程序
4．用于 TDMA 信號測量的選通掃頻優異的性能指標
5．總測量不確定度
6．頻譜分析儀模式：0.5 dB（預選器關）
7．接收機模式：<1.5 dB
8．顯示的平均噪聲電平（DANL）：-155 dBm（1 Hz），f <1 GHz
9．相位噪聲（典型值） -145 dBc（1Hz），對 WCDMA 系統的 ACPR 測量在頻偏 10 MHz
10．處提供了最佳條件
