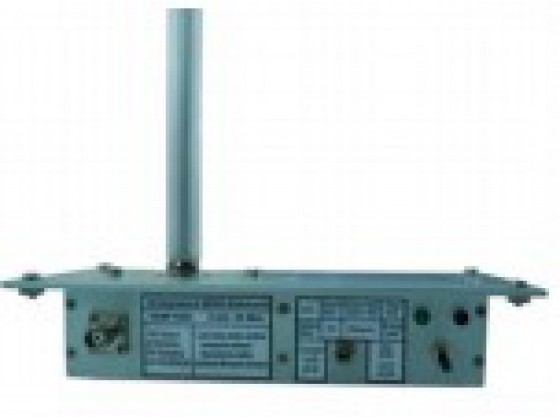

VAMP9243 有源拉桿天線應用：由垂直放置的拉桿和阻抗匹配放大器組成，拉桿的標準長度是1米。在9kHz－30MHz的頻率范圍內，轉換因子（天線因子）是一個常數數（10dB），和頻率無關。如果需要測量很強的場強，可以增加一個20dB衰減器選件。為了減少供電電源對測量的影響，VAMP 9243內置NiMH可充電電池，可工作達50小時。要求測試在屏蔽室內進行，如果是在干燥的空氣環境下，也可以在室外測量！VAMP 9243校準裝置CA 9243CA 9243由匹配阻性6dB分壓器和一個拉桿模擬電容組成，用于對VAMP 9243 拉桿天線進行校準和功能測試。CA 9243 適配器還可以用于校準VAMP 9243 選配件VT9243-20dB 或VT 9243-10dB
標準
用于汽車電子CISPR 25的10kHz－30MHz的電場測量
用于MIL-STD-461E的RE102的10kHz－30MHz的電場測量
1．頻率范圍： 9 kHz - 30 MHz
2．天線因子：+10 dB/m+-1.5 dB
3．場強測量上限：1 V/m（頻率1 MHz，1 dB壓縮點)，對于大場強，可選衰減器
4．場強測量下限：典型值 - 3 dBmV/m / 10 MHz，準峰值：-8 dBmV/m / 10 MHz
5．輸出連接器：BNC（female）50歐姆
6．供電：9.6 V /1100 mAh NiMH
7．尺寸：
8．拉桿：長度1米，重量0.2公斤
9．放大器： 180x80x40 mm (WxHxD)，頂蓋：220x120 mm，重量：0.7公斤
10．三腳架安裝：1/4", 3/8"
