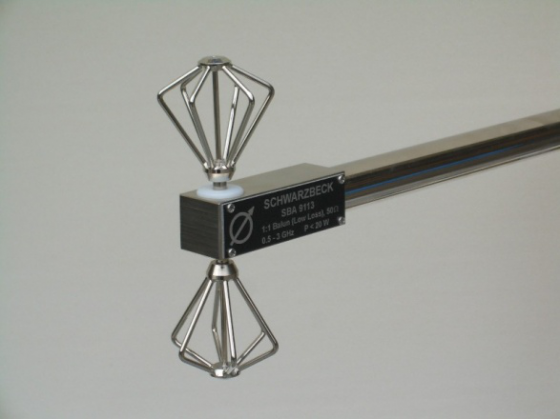

SBA 9113 線性極化微波雙錘天線，主要用于暗室的駐波比的測試，滿足 CISPR16-1-4 標準的要求。由于全球市場上沒有可用的1GHz 以上的全向天線或者類似的偶極子天線，SBA9113 為此而設計。SBA9113 結合 SBA 9112，可以覆蓋頻率范圍 0.5GHz 到 18GHz。
應用：
微波雙錘天線的主要用途是評估測試場地，場強（選頻）測量和產生特定場強（例如ERP 或者EIRP）。由于具有寬帶的特點，不需要象半波偶極子天線一樣頻繁更換天線，從而節省測量時間。微波雙錘天線允許在整個頻率范圍內執行連續的掃頻。由于具有和偶極子天線類似的方向圖、固定相位中心和高功率處理能力，SBA 9113 可以在很多場合替代半波偶極子天線。
主要技術指標：
1．頻率范圍：500MHz ～ 3GHz
2．連接器：50 歐姆 N 型
3．安裝管：22mm 直徑，長度 560mm
4．分度環 LR：190mm
5．振子總長度 LE：140mm
6．振子直徑 D：49mm
7．等方向增益：-1.5 ～ +1.5dBi
8．天線因子：25～41dB/m
9．駐波比：< 4
10．最大輸入功率：20 瓦
11．半功率波瓣寬度：80?～ 50?
12．重量：0.75 公斤
