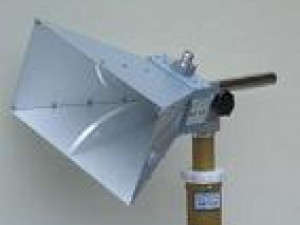

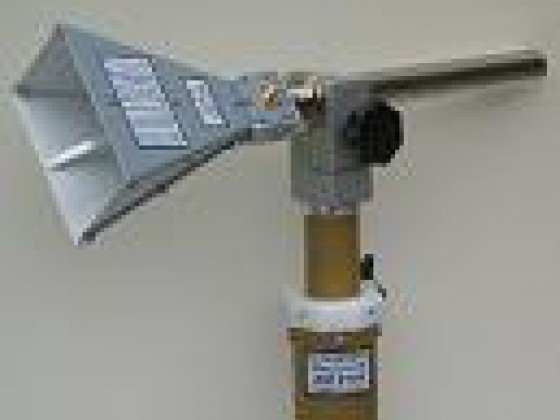

BBHA 9120C雙脊寬帶喇叭天線，具有寬帶、高增益、大功率等特點。可用作EMI測試的接收天線，也可以用作射頻輻射抗擾度測試的發射天線，特別適合于頻率范圍6GHz－18GHz的GJB 152A/MIL-STD-461E RS103測試。
主要技術指標：
1．頻率范圍：2 -18GHz
2．可用頻率范圍：2－20GHz
3．增益：10 - 16 dBi（f > 4 GHz）
4．天線因子：32 - 39 dB/m（f > 4 GHz）
5．VSWR：典型值1.8，最大值<3（f > 4 GHz）
6．前后比：典型值25dB
7．交叉極化：>25dB
8．3dB波束寬度（E-平面）：29°
9．3dB波束寬度（H-平面）：26°
10．6dB波束寬度（E-平面）：40°
11．6dB波束寬度（H-平面）：40°
12．最大輸入功率：100瓦（間隙）；50瓦（連續）
13．連接器：SMA-female
14．尺寸：98x140（345）x69 mm（寬x長x厚）
15．22 mm管：22 x 205 mm
16．重量：0.5kg
