NBM8124單路徑汽車電子（AMN）線性阻抗穩定網絡產品用途：

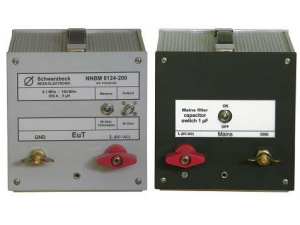

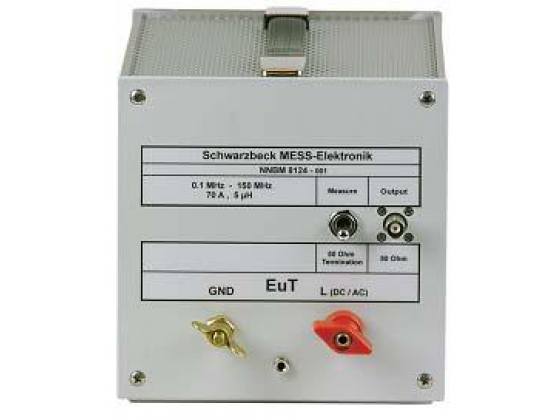

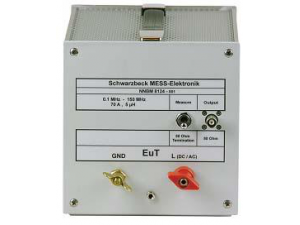

不對稱單路徑 AMN（人工電源網絡）NNBM 8124 的主要應用于車輛、飛機、船只在頻率范圍是 0.1 - 150 兆赫的高頻到特高頻波段的干擾電壓測量。NNBM 8124 也可以用于大電流注入（BCI）測試或根據 ISO 7637-2 標準進行的瞬態測試。 根據 CISPR 16/25 和 MIL - STD - 461F （5μH+ 1 歐姆）標準，阻抗特性為 50 歐姆。連續電流額定值是 70 A，短時可能超過 100 A 。被測物連接到前面板終端，電源終端在設備背面。
技術參數：
1. 頻率范圍：0.1 – 150 MHz
2. 最大連續電流：70 A
3. 最大電流（限時）100 A
4. 最大電壓（直流電）500V
5. 最大電壓（交流 50/60Hz）250V
6. 最大電壓（交流 400Hz）130V
7. 9 阻抗：(5?H + 1 Ohm) || 50 Ohm (+/- 10 %)
8. 直流電阻電源—被測物：< 5 mOhm
9. 阻抗（50Hz）：4.2 mOhm
10. 阻抗（400Hz）：13 mOhm
11. 被測物連接器：BNC（可選 N 型），至翼終端
12. 尺寸(W x H x D): 160 x 210 x 165 mm
13. 重量：1.9kg
