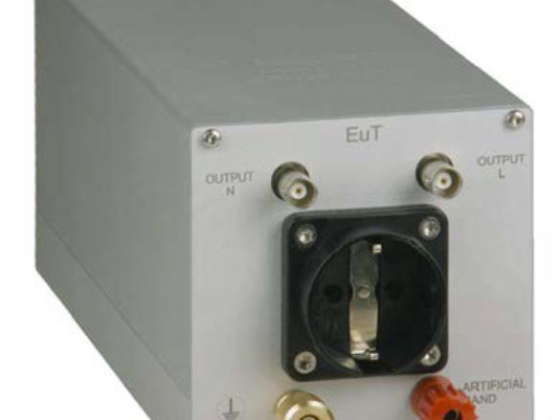

NSLK 8117 是 NSLK 系列中的一款 V-LISN 產品，適用于測試傳導騷擾電壓，滿足標準 VDE、CISPR以及相關標準。它提供了被測設備也電源的連接，具備標準阻抗 50Ω\\（50μh+5Ω），并且能夠減少來自從電源端的騷擾電壓。被測設備的騷擾電壓是通過 7kHz 高通濾波器耦合到 EMI 測試接收機上。
此外，接地保護使用射頻扼流線圈功能，相當于標準中要求的 LISN 的供電電纜連接到 Schuko 插座上。由于高容性可能產生高漏電流，因此帶漏電保護的斷路器會發生跳閘，建議使用隔離變壓器。供電電壓由 LISN 背面板的電源插座提供。被測設備必須連接到前面板的 Schuko 插座上。最大電流為每通道 10A，最大電壓為 250VAC。一個慢熔斷式的 16A 保險絲內置在這個 LISN 的每個通道里，用于保護被測設備。保險絲支架內置在 LISN 的電路板上，你可以找到在單獨的支架里的備用保險絲。更換保險絲之前要確保斷開供電電源。同軸射頻輸出必須使用 BNC 同軸電纜連接 EMI 測試接收機。不做測試的通道必須配置 50Ω的模擬負載，模擬負載包含在交付范圍內。DUT 的保護接地直接連接到測試地平面。
人工手：
如果人工手需要連接到被測設備上，那么包裹在被測設備把手上的銅箔，需要連接到標記為“模擬手”的螺絲接線端口
通用信息：
為了滿足測試要求，必須遵照 CISPR16-2-1 標準進行測試。標準中描述，AMN 的接地必須使用短寬的接地母線，并連接到屏蔽室的墻面上。（或者臨時接到墻面的金屬板上）LISN 的接地既可以使用前面板上螺絲接口，也可以使用背面板上 M4 螺紋孔。按照 CISPR16-2-1 標準中被測設備連接電纜的要求，電纜必須距離金屬墻面 40cm 的位置，并且電纜的長度應該為 80cm 或者曲折布置。電纜放置的方法和接地保護連接的類型，還有被測設備的電容都能影響干擾電壓，特別是在更高的頻率范圍測試。
NSLK 8117 配備了 250μH 和 50μH 扼流圈串聯連接到每條通道上。供電電源和被測設備之間，從 9kHz 開始，250μH 扼流圈具備極好的去耦能力。
使用說明：
此外，接地保護使用射頻扼流線圈功能，相當于標準中要求的 LISN 的供電電纜連接到 Schuko 插座上。由于高容性可能產生高漏電流，因此帶漏電保護的斷路器會發生跳閘，建議使用隔離變壓器。供電電壓由 LISN 背面板的電源插座提供。被測設備必須連接到前面板的 Schuko 插座上。最大電流為每通道 10A，最大電壓為 250VAC。一個慢熔斷式的 16A 保險絲內置在這個 LISN 的每個通道里，用于保護被測設備。保險絲支架內置在 LISN 的電路板上，你可以找到在單獨的支架里的備用保險絲。更換保險絲之前要確保斷開供電電源。同軸射頻輸出必須使用 BNC 同軸電纜連接 EMI 測試接收機。不做測試的通道必須配置 50Ω的模擬負載，模擬負載包含在交付范圍內。DUT 的保護接地直接連接到測試地平面。
人工手：
如果人工手需要連接到被測設備上，那么包裹在被測設備把手上的銅箔，需要連接到標記為“模擬手”的螺絲接線端口
通用信息：
為了滿足測試要求，必須遵照 CISPR16-2-1 標準進行測試。標準中描述，AMN 的接地必須使用短寬的接地母線，并連接到屏蔽室的墻面上。（或者臨時接到墻面的金屬板上）LISN 的接地既可以使用前面板上螺絲接口，也可以使用背面板上 M4 螺紋孔。按照 CISPR16-2-1 標準中被測設備連接電纜的要求，電纜必須距離金屬墻面 40cm 的位置，并且電纜的長度應該為 80cm 或者曲折布置。電纜放置的方法和接地保護連接的類型，還有被測設備的電容都能影響干擾電壓，特別是在更高的頻率范圍測試。
